BLG80 Carregador de Cinturão de Transportador Automóvel com Boom de 8 M

BLG80 Carregador de Cinturão de Transportador Auto-propulsado, com um braço de 8 m

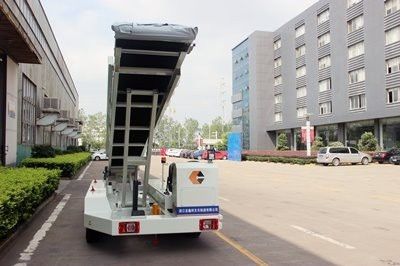

Carregador de correia transportadora autopropulsada, BLG80

O carregador de correia transportadora autopropulsada, modelo BLG80, é uma unidade pesada robusta concebida para o carregamento e descarregamento eficientes de carga aérea,Correio e bagagem em todas as aeronaves comerciais em operação hoje.

A unidade é constituída por uma transmissão hidráulica, um motor a gasolina num compartimento facilmente acessível e uma direcção hidráulica.

A unidade pode ser fornecida com um braço de 8 m.

A unidade cumpre a norma EN 12312-3: 2017 e inclui um corrimão dobrável, bem como uma série completa de opções disponíveis,como cabine aberta ou fechada com ou sem aquecimento ou com ou sem ar condicionadoetc.

Aplicação geral

O carregador de correia de gasolina foi projetado para baixo custo de manutenção e fácil de usar. Ele usava transmissão automática e foi construído para facilitar o acesso a todos os componentes para reduzir o tempo de manutenção.Este carregador de correia de gasolina vem em 8000mm comprimento de transportador.

Transmissão do motor

O motor utilizado é PSI enquanto a transmissão é um Graziano Automatic completo com conversor de binário

Sistema hidráulico

Uma bomba de engrenagem ligada diretamente ao motor fornecia toda a potência hidráulica necessária para ativar o cilindro hidráulico e o motor hidráulico.

Outros componentes hidráulicos são o medidor de pressão, as válvulas de alívio de pressão, as válvulas de controlo e a válvula de desvio de emergência.

Sistema elétrico

O sistema elétrico é de 12 volts. Uma bateria de 12 volts fornece toda a energia elétrica necessária para iluminação e válvula de solenoide elétrica.Uma lâmpada de sinal de segurança é montada no topo do dossel na parte de trás.

Principais componentes

Controle hidráulico:

(1) O interruptor de comando dos cilindros dianteiros e traseiros está situado no lado esquerdo do painel de comando.

(2) Os botões de pressão da válvula de controlo eléctrica de solenoide para a alimentação do motor hidráulico estão situados em ambas as extremidades do transportador de carga.

Controle elétrico:

(1) Os interruptores de ligação das luzes de farol e das luzes de cabeça estão situados no painel de instrumentos.

(2) O interruptor principal de desligamento da bateria para todo o sistema eléctrico está situado no painel de comando do condutor.

(3) O interruptor de funcionamento do sistema hidráulico está situado no painel de comando do condutor.

(4) O acoplamento da marcha atrás produzirá um som de aviso.

Características de segurança

(a) Durante a viagem ou o trabalho no aeródromo, as luzes dos faróis devem ser acesas como sinal de aviso.

b) As válvulas de retenção são fornecidas para os cilindros hidráulicos para evitar a retração indesejada em caso de falha de energia hidráulica.

(c) A válvula de desvio de emergência para abaixar o braço é fornecida em caso de falha do sistema durante a operação na aeronave.

(d) Um toque de alarme é fornecido para avisar durante a marcha atrás do veículo.

(e) O botão de parada de emergência está instalado nas duas extremidades do braço e da posição do condutor.

f) O motor desliga-se se um dos seguintes casos ocorrer:

i) Ativar o equipamento enquanto o modo de sistema estiver em funcionamento.

ii) Motor sobreaquecido

iii) Falta de funcionamento da bomba de óleo do motor

Proteção e pintura da superfície

• Todas as superfícies de aço são revestidas com areia antes da pintura.

• Todas as superfícies têm um mínimo de dois primários antes da pintura final.

• Todas as superfícies externas têm, no mínimo, duas camadas de tinta esmaltada.

• A barra de reboque, o banco de manutenção e os travões das rodas são pintados de vermelho (IATA).

• O desenho e o traçado do esquema de cores final são de acordo com o seu pedido.

• Fornece-se um logotipo e um adesivo impressos ou cortados em vinil.

Manual do fabricante

Cada carregador de correia Agriquip é fornecido com os 3 conjuntos da seguinte documentação.

• Manual de operação

• Lista de peças ilustradas.

• Manual de manutenção.

• Desenho conforme construído.

• CD-ROM com todos os documentos acima referidos.
